Как отремонтировать монитор

В этой статье мы рассмотрим, как можно самостоятельно отремонтировать монитор.

Модули монитора

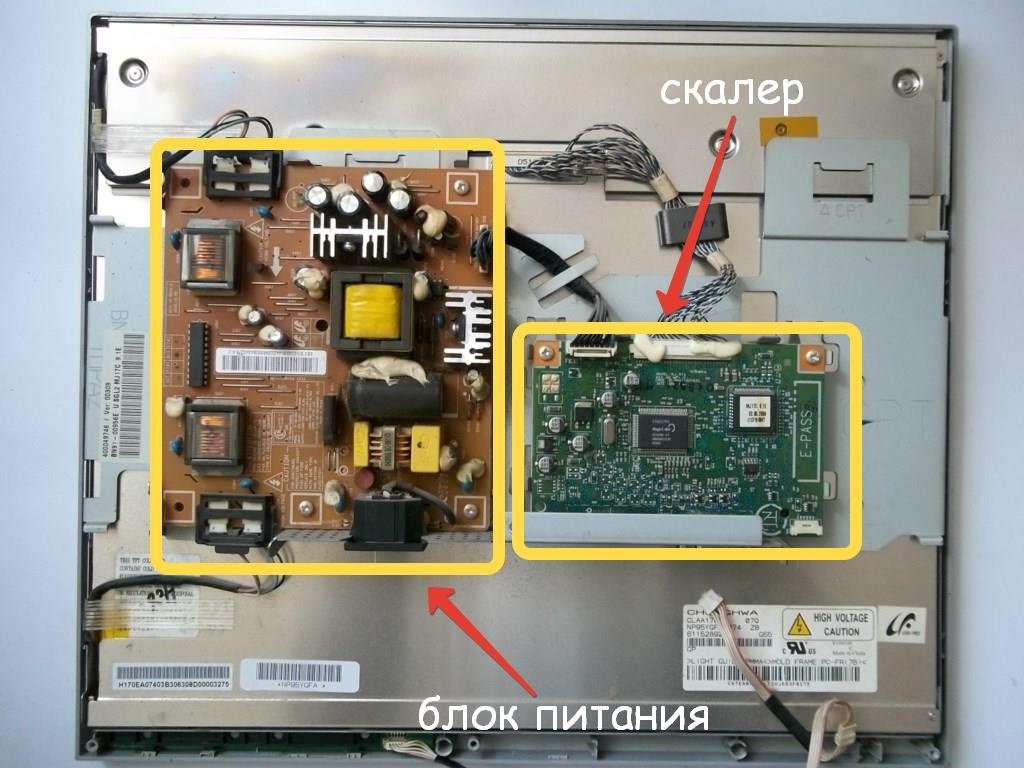

Современный ЖК-монитор состоит всего из двух плат: скалера и блока питания.







Масштабатор - это плата управления, которая контролирует работу монитора. Его мозг.  Здесь монитор преобразует цифровой сигнал в цвета на дисплее, а также содержит различные настройки. Он содержит процессор, флэш-память, где хранится встроенное программное обеспечение монитора, и EEPROM, где хранятся текущие настройки.

Электропитание. Это обеспечивает питание схемы монитора. Он также может включать инвертор для ЖК-мониторов с подсветкой. ЖК-мониторы со светодиодной подсветкой не имеют инвертора. (статья о светодиодах)

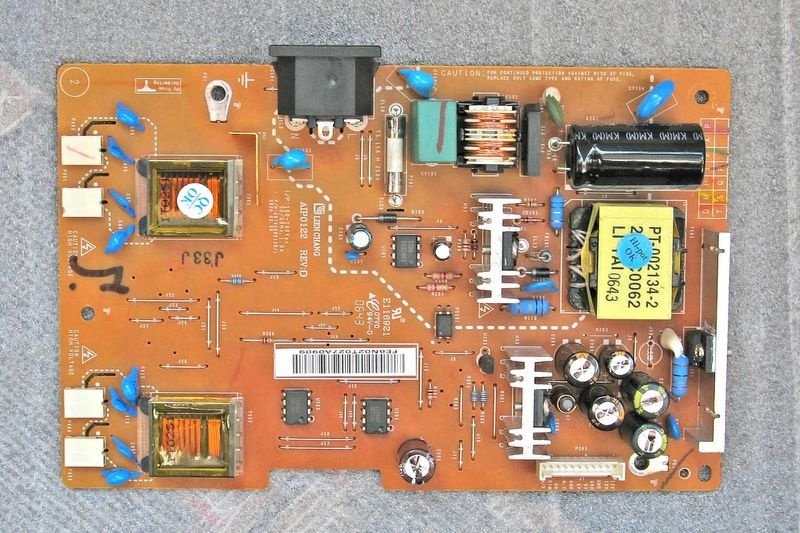

Блок питания для монитора выглядит примерно так:









Существует также важное различие. В блоках питания для ЖК-мониторов с подсветкой можно увидеть высоковольтную часть. Это также инвертор. На его наличие указывает наклейка "Высокое напряжение" и клеммы для подключения ламп. Обратите внимание, что напряжение, подаваемое на лампы, составляет более 1000 вольт! Лучше не трогать и особенно не облизывать эту часть после подключения монитора.



Вздутые конденсаторы

Речь, конечно же, идет об электролитических конденсаторах в фильтре источника питания.









Это одна из самых распространенных неисправностей ЖК-мониторов. Конденсаторы легко и без проблем перепаиваются. Иногда конденсаторы на платах имеют нестандартные номиналы, например, 680 или 820 мкФ x 25 В. Если вам попались сгоревшие конденсаторы с таким номиналом, а в радиомагазине их нет, не стоит метаться по всем радиомагазинам вашего города в поисках точно такого же номинала. Это тот случай, когда "слишком много не повредит". Это вам скажет любой инженер-электронщик. Вы можете поставить 1000 мкФ x 25 В, и он будет работать нормально. Вы можете вложить еще больше.

Поскольку во время работы блок питания выделяет тепло, что негативно сказывается на сроке службы конденсаторов, обязательно установите на корпус конденсаторы с маркировкой "105C". Также после перепайки конденсаторов стоит проверить вторичный предохранитель, который часто представляет собой простой SMD-резистор с нулевым сопротивлением, размером 0805, расположенный на обратной стороне платы со стороны трассировки.

Выход из строя стабилитрона

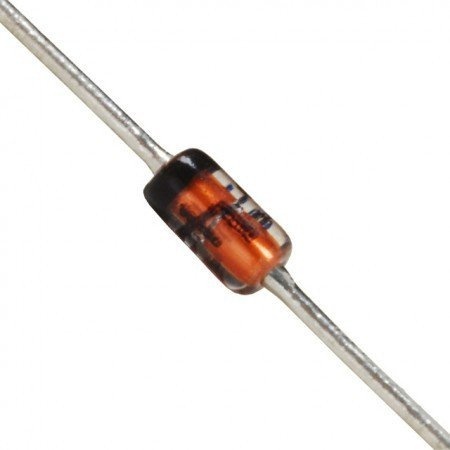

Стоит отметить еще один момент: SMD диоды Зенера часто устанавливаются на выходе блока питания непосредственно перед самим разъемом питания, который идет к скалеру.









Если его напряжение превысит номинальное значение, произойдет короткое замыкание и монитор отключится. Его можно заменить любым подходящим по номиналу напряжением. Его можно использовать даже с проводами.

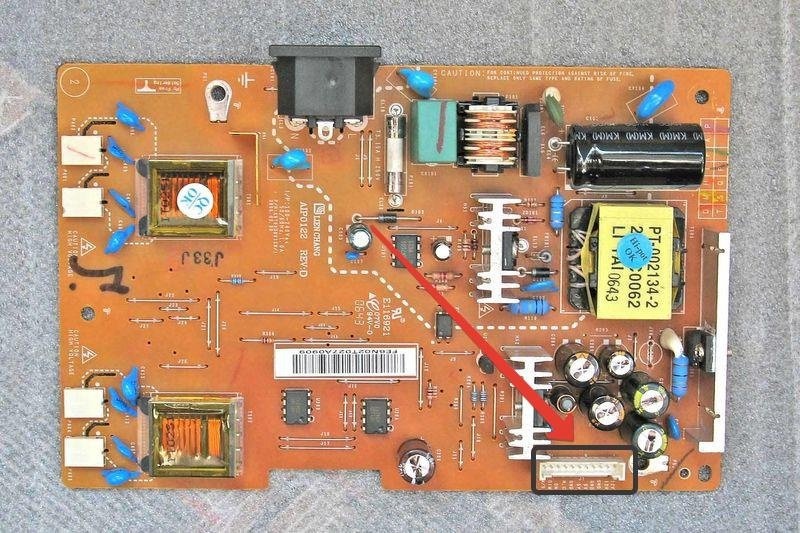

После того как все сделано и исправлено, проверьте мультиметром напряжение на разъеме питания, идущем к скалеру. Все напряжения там подписаны. Убедитесь, что они совпадают с показаниями мультиметра.







Проблемы в высоковольтной части блока питания (инверторе)

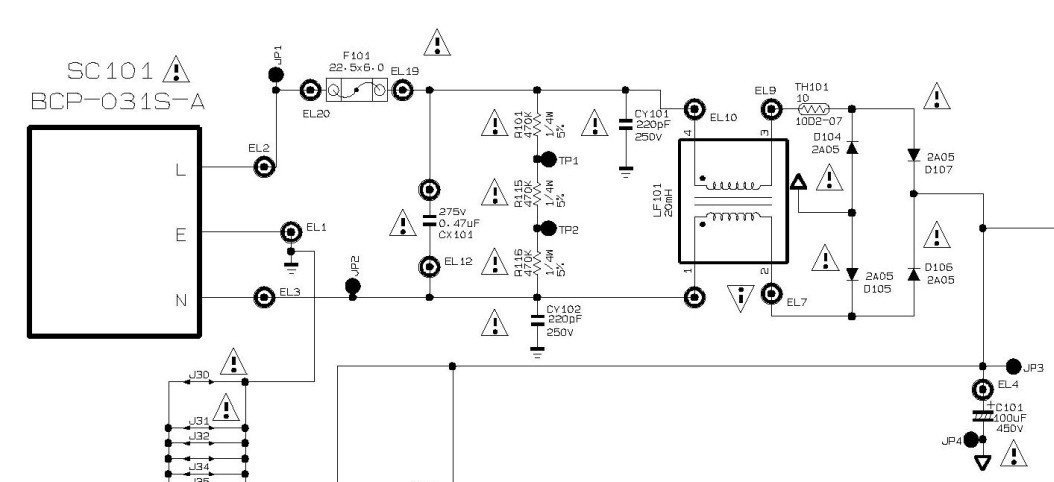

Если есть возможность, всегда сначала ознакомьтесь со схемой ремонтируемого устройства. Давайте посмотрим на высоковольтную часть одного из мониторов









Если вы заметили, что предохранитель питания монитора перегорел, это означает, что сопротивление между проводами питания кабеля монитора (входное сопротивление) в какой-то момент стало очень низким (короткое замыкание). Где-то около 50 Ом или меньше, что в свою очередь, согласно закону Ома, вызвало увеличение тока в цепи. Большой ток вызвал перегорание плавкой вставки.

Если предохранитель находится в металлическом и стеклянном корпусе, мы можем поместить в держатель абсолютно любой предохранитель и проверить сопротивление между контактами штекера мультиметром в режиме омметра при 200 Ом. Если наше сопротивление равно нулю и увеличивается до 50 Ом, значит, мы ищем неисправный радиокомпонент, который подключается к нулю или земле.

Шаги будут следующими:

Вставьте предохранитель, переключите мультиметр на 200 Ом и подключите его к вилке шнура питания. Убедитесь, что сопротивление очень низкое. Затем не спеша извлеките предохранитель.

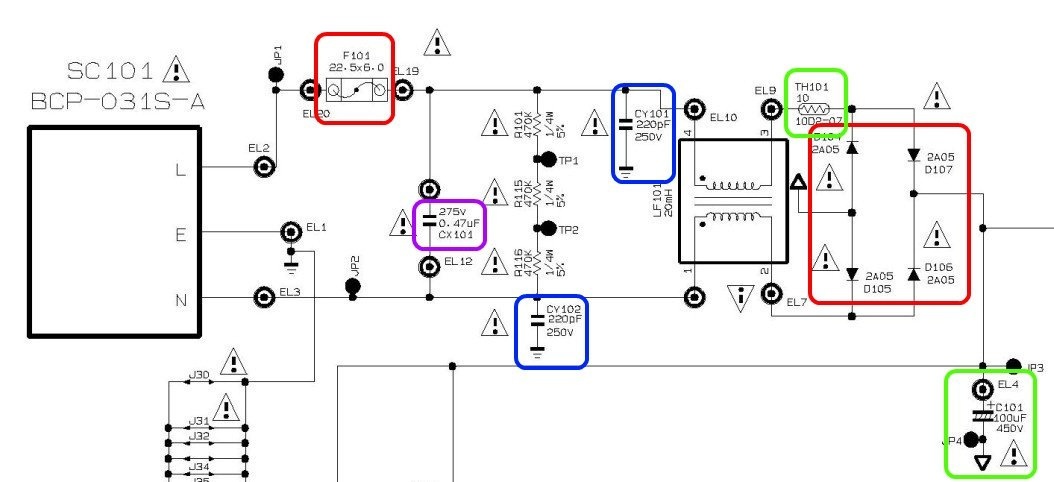

Итак, давайте посмотрим на схему, чтобы увидеть, какие радиокомпоненты могут быть закорочены. На рисунке цветными рамками показаны детали, которые необходимо проверить в случае короткого замыкания в высоковольтной части









Все эти процедуры измерения сопротивления выполняются для того, чтобы поочередно прозвонить упомянутые детали. Другими словами, мы отпаиваем и снова измеряем сопротивление с помощью штекера. Когда мы получаем высокое сопротивление на входе штекера, после замены или удаления поврежденного радиокомпонента, мы можем смело подключать штекер и начинать дальнейшее прослушивание.

Нет подсветки монитора

Так в чем же разница между мониторами с ЖК-подсветкой и мониторами со светодиодной подсветкой? В ЖК-мониторах для подсветки используются лампы CCFL. Русская аббревиатура, означающая "флуоресцентная лампа с холодным катодом".

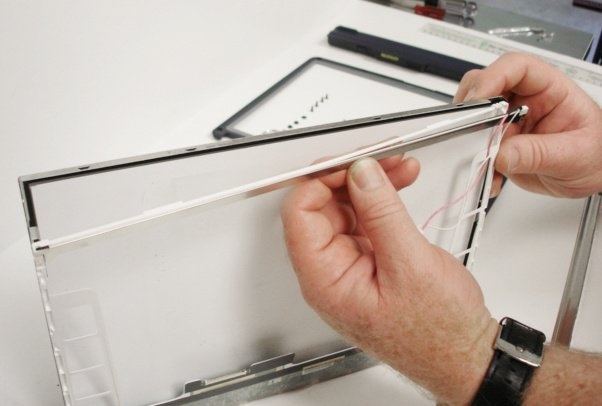

Лампы установлены в верхней и нижней части дисплея и таким образом освещают изображение.

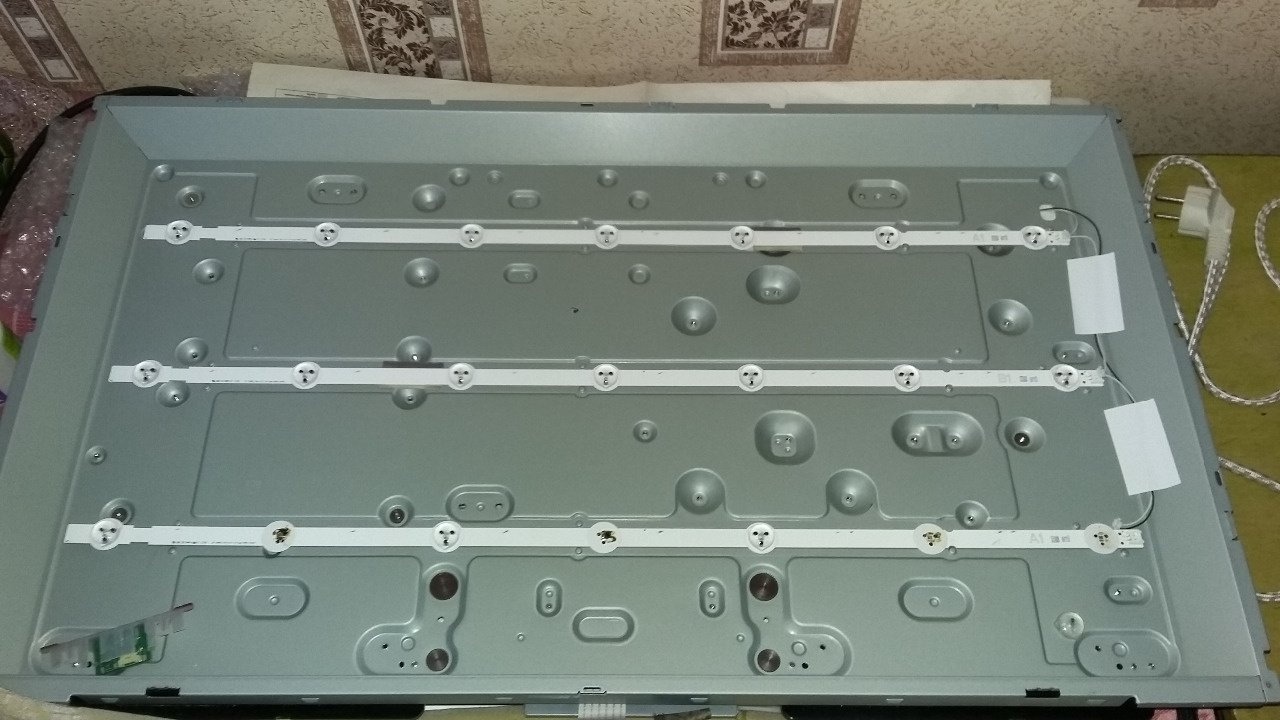

В светодиодных мониторах для подсветки используются светодиоды, которые располагаются либо по бокам дисплея, либо за ним.





Все производители мониторов и телевизоров перешли на светодиодную подсветку, поскольку она снижает энергопотребление примерно в два раза и гораздо более долговечна, чем ЖК-подсветка.

Если подсветка отсутствует, это может быть либо CCFL-лампа, либо светодиодная лента. Если они вообще не имеют подсветки, изображение будет настолько размытым, что вы не сможете ничего разглядеть на дисплее. Только внимательный осмотр включенного монитора при освещении может показать, что изображение все-таки существует. Поэтому, если изображение отсутствует, следует сначала проверить включенный монитор под потоком света. Если изображение хотя бы немного видно, то необходимо предпринять дальнейшие действия, либо заменить лампы, либо дело в инверторе.

Пропадает подсветка монитора

Наш монитор включается, работает около 5-10 секунд, а затем гаснет. Это означает, что одна из ламп CCFL в подсветке дисплея вышла из строя. Ранее часть экрана может также слегка мигать. Инвертор в этом случае перейдет в режим защиты, который проявится в автоматическом отключении подсветки монитора.

Для того чтобы проверить лампы и исключить неисправную, нам нужно купить в радиомагазине высоковольтный конденсатор. 27 пикофарад x 3 киловольта для 17" монитора, 47 пф для 19" монитора и 68 пф для 22" монитора.

Этот конденсатор должен быть припаян к контактам разъема, к которому подключена лампа подсветки. Сама лампа, конечно же, должна быть отсоединена. Подключая конденсатор поочередно к каждому из разъемов, мы добиваемся того, что инвертор перестает переходить в состояние защиты. Монитор будет работать, хотя он будет немного размытым.

Конечно, это редко срабатывает. Фокус в том, чтобы отключить защиту на самом чипе ШИМ ))). Поэтому загуглите "remove inverter protection xxxxxxxx" вместо "xxxxxxxx" и поставьте марку нашей микросхемы ШИМ. Однажды я снял защиту с монитора с микросхемой ШИМ TL494, припаяв к микросхеме снизу резистор 10K. Монитор по-прежнему работает. Никаких проблем).
