Ремонт стиральной машины своими руками: обзор возможных поломок и способы их устранения

Все бытовые приборы не вечны, и ваша стиральная машина - не исключение. В результате длительного или небрежного использования детали прибора изнашиваются и приходят в негодность, делая прибор бесполезным. В некоторых случаях возможен ремонт стиральных машин своими руками. Но для решения более серьезных проблем лучше обратиться в сервис.

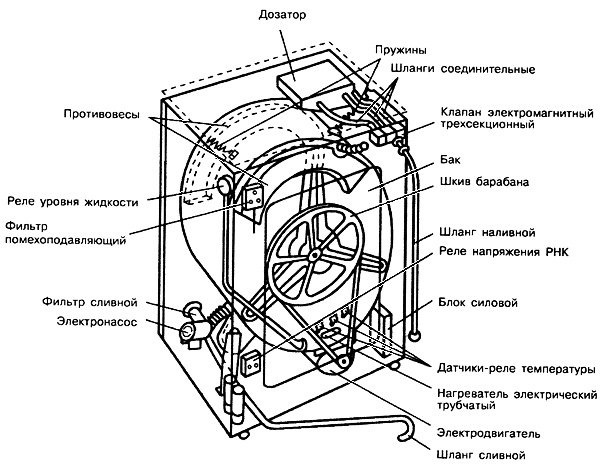

Устройство стиральных машин

Мало кто из владельцев стиральных машин задумывается о ее устройстве и принципе работы. Однако для того, чтобы самостоятельно отремонтировать неисправную стиральную машину в домашних условиях, необходимо знать ее внутреннее устройство и назначение основных узлов и деталей.







Управление

Основным компонентом современной стиральной машины является модуль управления. Именно на плате управления, которая представляет собой металлическую подложку с большим количеством резисторов, диодов и других компонентов, выполняются все процессы стирки: запуск и остановка машины, нагрев и слив воды, центрифугирование и сушка белья.

Модуль получает информацию от специальных датчиков о том, как действовать в тот или иной момент времени. В машине используются три датчика:

• Прессостат - показывает уровень воды в баке;
• Термостат - определяет температуру воды;
• Тахометр - контролирует частоту вращения двигателя.

Контроллер является не только самой важной, но и самой дорогой частью стиральной машины. Если он выходит из строя, машина начинает "барахлить" или вообще не работает. Без специальных навыков ремонта электроники не стоит самостоятельно ремонтировать плату. Чаще всего эта деталь полностью заменяется или ремонтируется профессионалом.



Исполняющие устройства

Модуль управления получает от оператора машины соответствующие инструкции по стирке (режим, температура воды, необходимость дополнительного полоскания и т.д.), проверяет состояние датчиков и выдает необходимые команды исполнительным механизмам.

• Загрузочная дверь запирается специальным устройством UBL. Устройство остается в этом состоянии до окончания стирки, и только через 2-3 минуты после слива воды модуль управления подает сигнал о том, что дверца разблокирована.
• Вода подается в бак прибора через клапан. Как только реле давления сигнализирует о том, что бак заполнен, подача воды автоматически прекращается.
• Электрический трубчатый нагреватель (ТЭН) отвечает за нагрев воды. Он получает сигнал от модуля о том, когда включиться и до какой температуры нужно нагреть воду в баке.
• Двигатель машины отвечает за вращение барабана, который соединен через ремень или непосредственно со шкивом барабана. Пусковой и остановочный момент, а также скорость вращения регулируются модулем управления.
• Дренаж осуществляется с помощью насоса. Дренажный насос выкачивает воду из бочки и отправляет ее в канализационную трубу.

Такие, казалось бы, простые механизмы под управлением электронного модуля выполняют всю работу стиральной машины.

Бак стиральной машины

Бак представляет собой герметичный пластиковый контейнер, занимающий большую часть корпуса стиральной машины. Внутри бака находится барабан для загрузки белья и нагревательный элемент.

Бак стиральной машины состоит из двух частей, соединенных металлическими скобами или винтами. Вода всасывается и вытекает через специальные форсунки, соединенные с боковыми стенками резервуара. Для уменьшения вибраций, вызванных вращением барабана, верхняя часть бака крепится к корпусу машины пружинами, а нижняя - амортизаторами.

Барабан изготовлен из высококачественной нержавеющей стали. Вращаясь в нем, белье стирается и отжимается, полностью освобождаясь от грязи. Резиновая втулка между баком и барабаном обеспечивает герметичное уплотнение.

Проблемы и их устранение

Каждой домохозяйке знакома неприятная ситуация, когда стиральная машина ломается и белье приходится доставать вручную. В некоторых случаях можно решить проблему самостоятельно, не прибегая к помощи профессионалов. Ниже приведен список проблем, не требующих специальной квалификации.

Не включается стирка

Одной из распространенных проблем, возникающих в стиральных машинах, является ситуация, когда нажатие кнопки питания не запускает цикл стирки. Если индикаторы на панели управления не загораются, это указывает на проблему с электропитанием машины. Проверьте розетку, вилку и сетевой фильтр.

Если прибор не включается, но все индикаторы мигают, возможно, неисправен ИБП или модуль управления. С сетевой розеткой легко справится начинающий техник, но замена ИБП или электронной платы должна выполняться профессионалом.

Не набирается вода

Первое, что нужно сделать, если в баке нет воды, - проверить, есть ли вода в водопроводе. Убедившись, что ничего страшного не происходит, очистите шланг подачи воды и входной фильтр. Если перебоев с подачей воды нет, значит, неисправен блок управления.

Не нагревается вода

Прикоснувшись к стеклу дверцы, вы можете определить, что вода не горячая. Если в установленном режиме мойки температура превышает +30°C, а стекло остается холодным, это означает наличие проблемы.

Существует несколько причин этой проблемы:

• перегорел нагревательный элемент;
• термостат неисправен;
• ошибка в программе.

ТЭН и термостат являются расходными материалами, которые необходимо периодически заменять. Необходимо перезапустить программу, чтобы исправить ошибку в модуле управления. Если проблема сохраняется, замените программный блок.



Не крутится барабан

Другая неприятная ситуация: машина работает, но барабан не вращается. В этой ситуации можно заподозрить следующие неисправности:

• порвался или порвался приводной ремень - барабан легко вращается от руки;
• двигатель остановился;
• между барабаном и барабаном находится посторонний предмет;
• ошибка в программе.

Владелец машины сможет самостоятельно извлечь заклинивший элемент, но лучше обратиться в мастерскую для ремонта двигателя и замены ремня.



Не сливается вода

Дренажный насос отвечает за отвод сточных вод. Насос оснащен фильтром, который время от времени следует очищать, чтобы мелкие предметы, неосторожно оставленные в карманах, не засоряли сливную трубу. Если фильтр засорен или насос поврежден, устройство не будет сбрасывать грязную воду. Решение очень простое - очистить фильтр или заменить дренажный насос. Ремонт насоса может выполнить только опытный мастер.

Из стиральной машины течет вода

Иногда случается, что во время стирки вода вытекает из стиральной машины на пол. Важно обратить внимание на то, как часто это происходит. Если это происходит однократно (например, при стирке тюля), используйте меньшее количество моющего средства. Это связано с тем, что легкая ткань взбивает много пены, которая просачивается через малейшие отверстия и растекается по полу в виде луж.

Если вода протекает каждый раз, когда вы моетесь, причины неисправности могут быть следующими:

• нарушение уплотнения в шланге подачи воды;
• Уплотнение люка в крыше имеет порванную резиновую полосу;
• утечка воды из шланга подачи воды.

Выяснив, где именно в машине происходит утечка воды, замените поврежденные детали. При таких поломках ремонт стиральной машины на дому своими руками не составит труда.

Машина сильно вибрирует

Современная стиральная машина работает достаточно тихо, если она находится в рабочем состоянии. Если при запуске машина грохочет и ревет как ракета, следует искать неисправность.

Причины такого шума:

• Неправильная установка - во время установки убедитесь, что машина прочно стоит на полу, в одной плоскости;
• Посторонние предметы, попавшие между баком и барабаном;
• Изношенные подшипники;
• Дисбаланс при загрузке белья;
• Неисправные крепления подвески.

Если причиной неисправности является износ амортизаторов и подшипников, эти детали необходимо заменить. Во всех остальных случаях необходимо правильно использовать стирально-сушильную машину: при загрузке белья равномерно распределять его в барабане, удалять посторонние предметы из карманов одежды, стирать проблемные вещи в пакетах.

Загрузочный люк не открывается

Стирка завершилась нормально, но дверцу открыть невозможно. Существует несколько причин этой неисправности:

• Сломанная дверная ручка или замок - необходимо заменить изношенную фурнитуру;
• Замок двери не работает;
• Модуль управления вышел из строя.

Если блокировка двери вызвана программной ошибкой, отключите устройство от сети на несколько минут, а затем снова попытайтесь открыть дверь. Если UBL неисправен, устройство необходимо заменить. Вы можете сделать это самостоятельно.

Не отжимает

Процесс стирки обычно заканчивается центрифугированием белья. Прибор не выпускает воду и не вращается в следующих ситуациях:

• программа стирки установлена неправильно - при стирке шерсти, шелка и других деликатных вещей отжим не предусмотрен производителем;
• несбалансированная стирка - барабан не может вращаться на высокой скорости, потому что белье неравномерно распределено внутри машины;
• неисправный насос, машина не сбрасывает воду и, соответственно, не вращается;
• тахометр может быть неисправен;
• Неисправности двигателя, например, изношенные щетки.

В любом из этих случаев, прежде всего, отключите машину от сети, удалите воду из бака через выпускное отверстие насоса, разблокируйте дверцу и только после этого ищите причину неисправности.

Бьется током

Стиральная машина является электрическим прибором, который при установке должен быть заземлен. Если корпус дрожит, значит, неисправна проводка. Неисправность может быть вызвана обрывом провода внутри прибора, неисправностью нагревательного элемента или двигателя. В обоих случаях необходимо срочно найти и устранить электрическую неисправность, иначе пользоваться прибором будет небезопасно.

Ремонт

Устранение неисправностей в стиральных машинах требует навыков работы с инструментами и минимального знания электронных устройств. Приведенный ниже примерный план работ, позволит вам избежать досадных ошибок и самостоятельно устранить неисправности.

Помпы стиральной машины

Даже профессионалы редко пытаются ремонтировать сломанный насос. Это устройство не очень дорогое, проще заменить его целиком. Главное - найти в магазине подходящую марку.

Чтобы заменить насос, выполните следующие действия.

1. Снимите нижнюю панель.
2. С помощью отвертки отсоедините насос от корпуса прибора.
3. Вставьте насос в корпус снаружи у сливного клапана и извлеките его наружу.
4. Отсоедините все кабели от насоса.
5. Снимите сливной шланг и трубу коллектора.
6. Установите новый прибор.

Затем соберите стиральную машину, выполнив все действия в обратном порядке, установите ее в рабочее положение и проверьте работу новой детали, включив стиральную машину без стирки.

Модуля управления стиральной машины

Во многих моделях плата управления расположена сверху на передней панели прибора и легко снимается. После того, как подложка микросхемы освобождена от фиксаторов, ее следует внимательно осмотреть. Ниже перечислены некоторые признаки, предупреждающие о необходимости ремонта

• Картон в некоторых местах обесцветился, пометки почернели;
• Конденсаторы разрываются;
• Потемнение места крепления головного процессора.

Если вы обнаружили один из этих дефектов, лучше сразу обратиться в мастерскую. Ведь для ремонта микросхемы вам понадобятся как соответствующие навыки, так и умение работать с паяльником.

Замена подшипника

Если ваша стиральная машина громко жужжит, одной из причин может быть неисправный подшипник. Чтобы заменить подшипники в стоящей стиральной машине, необходимо:

1. Разберите корпус прибора, снимите заднюю панель.
2. Снимите ремень со шкива, обеспечив доступ к системе подшипников.
3. Открутите центральный винт, крепящий шкив к барабану, и снимите шкив.
4. Выкрутите три болта, удерживающие конструкцию, и снимите муфту с подшипниками.
5. Снимите с вала уплотнительное кольцо и сальник, которые также потребуют замены.

Затем остается только установить новые детали и собрать стиральную машину, выполняя работу в обратном порядке.

Замена ТЭНа

Часто требуется замена нагревательного элемента. Он может перегореть из-за длительного использования или нестабильного напряжения в сети. Постоянный контакт с водой вызывает зарастание трубок нагревательного элемента.

Заменить нагревательный элемент несложно, просто выполните следующие действия:

1. Снимите заднюю панель, так как нагревательный элемент обычно расположен в задней части корпуса.
2. Отсоедините соединительные клеммы прибора.
3. Чтобы снять поврежденный нагревательный элемент, отверните гаечным ключом гайку и надавите отверткой на стержень. Вытащите дефектную деталь из прокладки с помощью откручивающих ударов.
4. Установите новую деталь, стараясь не деформировать прокладку.
5. Вставьте штифт, затяните гайку и подсоедините провода.

Фотографирование положения деталей и проводов перед разборкой значительно облегчит работу.

Амортизаторы и демпферы

Амортизаторы и демпферы защищают компоненты шайбы от вибрации и преждевременного повреждения. Однако эти компоненты быстро изнашиваются и часто требуют замены.
